Надежность и долговечность стекла зависит не только от качества изготовления и профессионализма установщика. Еще одно обязательное условие: нужно правильно измерить оконный проем. Процесс кажется простым и не требует особых навыков но это не правда.
Ошибки допускают не только домовладельцы, решившие самостоятельно измерить пластиковые окна. Некомпетентные установщики также могут допускать ошибки. Через 1-2 года проявятся дефекты и для их устранения потребуется полный или частичный демонтаж конструкции.
Обнаруженные при монтаже ошибки часто становятся поводом для заказа новых профильных конструкций. Чтобы скрыть свои недостатки и не возместить заказчику затраты на остекление, «мастер» может установить окна с нарушением технологии. Поэтому его последствия необходимо устранять через несколько лет.
Что лучше, замерить своими руками или обратиться к специалисту
Обращение к профессиональному геодезисту не только поможет определить правильный размер для изготовления стекла. Клиенты имеют возможность получить подробную консультацию по выбору модели профиля (количество камер, материал изготовления, количество створок и способы их открывания).
Чтобы правильно замерить пластиковые окна, нужно учитывать особенности здания и тонкости, связанные с конфигурацией профиля. Мастер учитывает материал и толщину стен, конструкцию проемов и правильность их формы. Также учитываются требования заказчика по уклону, подоконнику и отливу.
Он сможет предоставить лучший набор аксессуаров для безопасной и удобной эксплуатации (антивор, замок от детей). В зависимости от особенностей интерьера, вы можете выбрать декоративное оформление стекла на месте, оценив все доступные возможности, от ламинации до установки цветного стекла.
Прежде чем замерить пластиковые окна, опытный установщик проанализирует:
- Расстановка мебели:
- Расстановка бытовой техники;
- техническое состояние здания;
- Эксплуатация систем отопления и вентиляции.
Если речь идет о строящемся доме, где процесс усадки еще не завершен, может возникнуть необходимость выравнивания проемов по горизонтали относительно уровня чистового пола.
Большинство компаний, занимающихся производством и установкой стекол, бесплатно снимут все необходимые замеры для установки пластиковых окон. Еще одним преимуществом для клиентов является возможность выбора лучших материалов, моделей аксессуаров и подоконников. Геодезисты обычно носят с собой образцы.
Но в некоторых случаях замерить пластиковые окна можно самостоятельно. Этот метод оправдан при замене стекол в доме, изготовленном с учетом габаритов строительной конструкции строго в соответствии с ГОСТом. Вы можете самостоятельно определить примерную стоимость Ваших окон. Неточности в измерениях не окажут существенного влияния на конечные количества.
Прочитать все

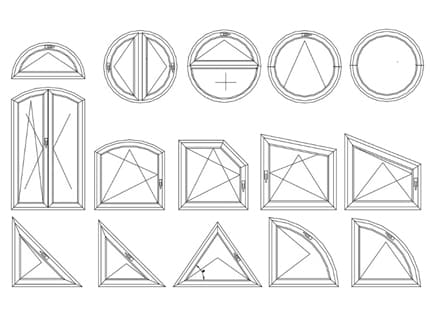

Виды оконных проемов
На практике наиболее распространены дома с квадратными или прямоугольными проемами. Другие формы являются более сложными и дорогостоящими для реализации проекта, требующими значительно увеличения затрат и времени на строительство, а также привлечения более высокого уровня персонала.
Вопрос о том, как правильно определить размеры прямоугольного пластикового окна, возникает относительно редко.
Больше сложностей возникает, когда нужно измерить конструкции других форм.
- круглый. Такие окна в основном используются при оформлении частных домов, общественных зданий и торговых центров. Они становятся необычным элементом фасада, подчеркивающим его стилистическую определенность или общую концепцию объекта.
- Арочный. Эта опция находится в административном здании. Арочное стекло визуально «вытягивает» здание вверх и делает его светлее.
- треугольник. В основном их используют на чердаках для остекления чердачных помещений. Конструкция сложна в установке.
- трапеция. Оригинальность этой открытой формы позволяет реализовать индивидуально разработанные архитектурные решения.
- Эркер. Приемы проектирования с использованием этой конструкции подходят для многоквартирных домов, коммерческих зданий и загородных построек. Эта технология помогает улучшить естественное освещение помещений и расширить их площадь.
Среди всех вышеперечисленных вариантов замер проема пластикового окна довольно сильно отличается от стандартной методики работы над прямоугольной конструкцией. Вам понадобится помощь специалистов, имеющих опыт реализации подобных проектов.
Прочитать все
Замеры в зависимости от типа проема
Распространенная ошибка – замер старой рамы для определения параметров нового пластикового окна. Ошибка в полученных данных будет слишком велика. Эти параметры определяются размерами проема с учетом его конфигурации (может быть прямым или четверть).
Комбинация четвертей под прямым углом
Прямой
В первом случае выступа на торце окна нет. Прежде чем их измерить, необходимо определиться, где будет установлено стекло. Если перенести его в сторону улицы, то можно сделать более широкий подоконник. Эта технология поможет правильно организовать в комнате дополнительные функциональные зоны. Выбор зависит исключительно от личных предпочтений владельца.
Положение каркаса определяет теплоизоляционные свойства строительной конструкции и технологию ее утепления. Поэтому лучше всего проконсультироваться с установщиком и учесть технологию возведения здания при выборе уровня смещения рамы.
В некоторых случаях разница между внешней и внутренней частями минимальна. Образуется из-за смещения блоков при кладке или несовпадения уровня по торцам строительной конструкции. Эта разница незначительна.

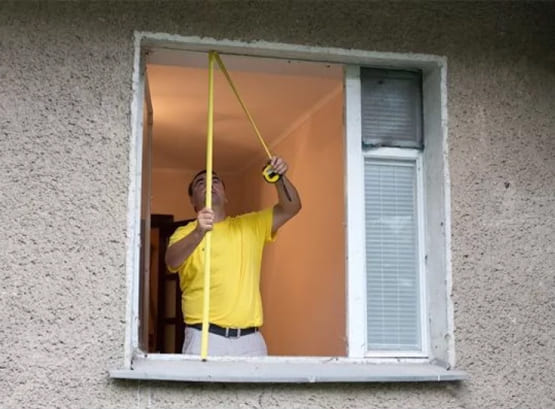

Для замера оконного проема в этом случае нужно следовать следующему алгоритму:
- Измерьте ширину конструкции сверху и снизу;
- Определите левую и правую высоту;
- Сравнение показателей, в зависимости от того, какое из них меньше;
- Рассчитайте ширину окна с учетом монтажного зазора (30-80 мм);
- Определите высоту профильной системы, вычитая из размера проема толщину монтажного соединения (30-50 мм), подоконника и кронштейна профиля (30 мм).
Этот фактор необходимо учитывать, если процесс уменьшения размеров вашего дома еще не завершен. Уменьшение размеров проемов приведет к деформации профилей и появлению трещин в стеклопакетах и рамах. В этом случае правильный замер пластикового окна учитывает будущую усадку (ее величина зависит от технологии строительства).
С четвертью
Если Г-образный выступ расположен на внешней части открытого торца, его называют прямым. Если внутри – наоборот. Это типичное строительное решение кирпичных домов, связанное с приемами кладки, использованными при возведении стен.
В некоторых случаях четверть проема заглаживают штукатуркой. Если вы считаете его прямым, то размеры пластикового окна будут неправильными и возникнут трудности при монтаже конструкции. Даже опытные мастера допускают ошибки. Но при установке стекла наличие выступов становится преимуществом. Он также предотвращает раздувание швов между каркасом и кладкой и служит надежным стопором при монтаже.
Для измерения проема и четверти пластикового окна вам понадобится:
- Определите ширину между верхней и нижней четвертью конструкции;
- Измерьте левую и правую высоту;
- Выбрать наименьший показатель среди полученных данных;
- К полученному результату добавьте 2-3 см, чтобы обеспечить прочную опору каркаса;
- Сделайте аналогичные измерения для внутреннего уклона;
- Уменьшите ширину и высоту результата на 2-3 см;
- Выбирайте оптимальные параметры окна.
Если требуется замена подоконника, необходимо измерить пластиковый оконный проем с учетом толщины новой доски.
Комбинация
Некоторые строительные технологии предусматривают устройство проемов, при которых формируются выступы только по высоте или ширине. Верх можно перевернуть, а низ можно сделать простым. Или наоборот. Существует множество возможных комбинаций. Такие оконные проемы необходимо измерять по описанному выше алгоритму, который касается отдельных частей конструкции.
Например, рассмотрим случай, когда одна четверть лежит в горизонтальной плоскости. Измерьте сверху и снизу, как рекомендовано для таких проемов. Правая и левая – для прямых конструкций. Измерить параметры изготовления пластиковых окон в этом случае сложнее, учитывая все особенности геометрии проема. Вы можете сделать это самостоятельно, но вероятность допустить ошибку возрастает.
Замеры окон в зависимости от типа дома
Чтобы точно замерить пластиковые окна для всего дома или квартиры, необходимо рассматривать каждую конструкцию в отдельности. Даже в типичной микрорайонной многоэтажке параметры проемов могут отличаться.

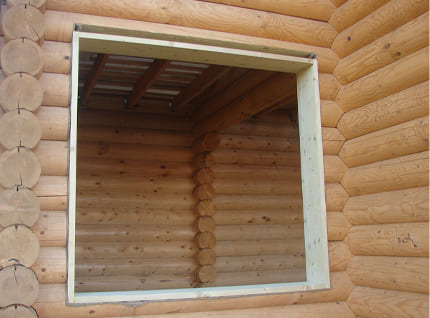

Снимаем размер окон в деревянном доме
В каркасных домах независимо от технологии их строительства предусматриваются прямые проемы. В большинстве случаев стекло устанавливается в одной плоскости с внешней стороной стены. Нет необходимости доделывать внешний пандус, достаточно платформы. Их размер определяется исходя из размеров коробки и толщины монтажного шва.
Для измерения проема пластикового окна рекомендуем соблюдать такую последовательность:
- Ширина определяется исходя из минимального значения, измеренного сверху, снизу и середины конструкции;
- Высота определяется по тем же трем точкам (центр, левая, правая), а для дальнейших расчетов выбирается минимальное значение;
- Результат получается за вычетом монтажного зазора (стандарт 50 мм).
Если вы планируете установить подоконник, учтите его толщину. Прежде чем производить замеры для изготовления пластиковых окон, необходимо выбрать материал, из которого будет изготовлено полотно, и определить его параметры.
Чтобы установить пластиковые окна в строящемся деревянном доме, мастера рекомендуют дождаться завершения процесса усадки, прежде чем замерять проем. В некоторых случаях конструкция может деформироваться. В среднем для деревянных построек коэффициент усадки составляет 10% от высоты. Сам процесс может занять до года, в зависимости от технологии.
Как замерить окно в панельном доме
Теоретически для типовых пяти- и девятиэтажных домов все размеры блоков и строительных конструкций соответствуют одному стандарту. На самом деле это утверждение имеет мало общего с действительностью. Эти параметры также могут меняться в зависимости от толщины установленного подоконника и наличия балконов.
Чтобы определить правильный размер каждого пластикового окна, необходимо измерить все его параметры. Ошибки и неточности при изготовлении бетонных конструкций или их монтаже могут стать причиной проблем при монтаже готовых профильных систем.
В стандартной версии старая структура затрудняла определение точных параметров. Измерить размер проема для установки пластиковых окон можно после сноса старой конструкции. Это связано с тем, что в панельных домах технология строительства предусматривает устройство совмещенных проемов. Он состоит из четвертей с трех сторон: вертикальной и верхней.

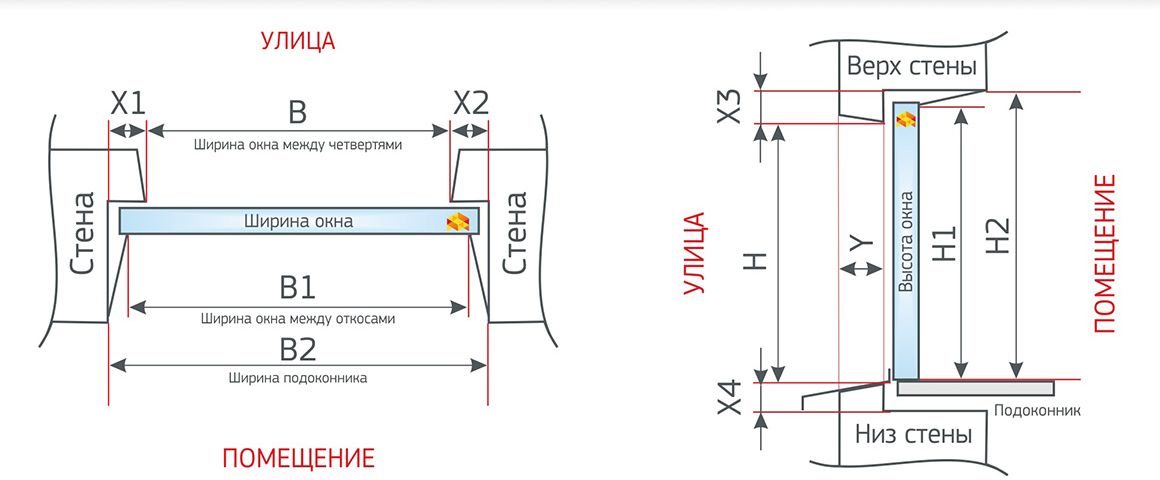

Установщик рекомендует следующую последовательность действий:
- Определить ширину проема между наружными створками (если рама не снимается, то действовать через створку), а затем между внутренними откосами;
- Рассчитайте глубину четверти, вычитая внешние размеры из внутренних размеров и разделив разницу на 2;
- При определении ширины рамы к наружным размерам проема прибавляют ширину четверти (каждая сторона тогда занимает половину глубины четверти, чтобы обеспечить надежную опору рамы при установке);
- Измерьте высоту между внешним приливом и верхней четвертью;
- К полученному значению прибавьте половину глубины четверти, чтобы получить высоту оконной конструкции.
Чтобы точно измерить размер, высоту и ширину пластикового окна определяют в двух точках, и для расчета выбирают меньшее значение.

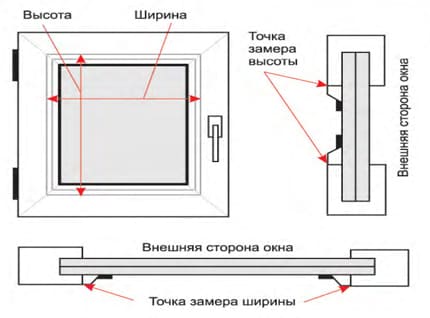

Как снять размеры окна в кирпичном доме
Что касается кирпичных домов, то практически каждое здание и помещение имеют свои параметры. Этих стандартов недостаточно для руководства при выборе стекла.
Монтажники рекомендуют учитывать следующие особенности такого типа построек:
- Толщина наносимой на стены штукатурки может быть значительной. При проведении замеров нужно ориентироваться на несущие стены независимо от облицовочного слоя. В большинстве случаев расстояние между оштукатуренными поверхностями необходимо увеличить на 1-2 см.
- Глубина четверти кирпичного дома может достигать 100 мм. Для обеспечения надежной опоры рама выступает не более чем на 3 см, чтобы оконный профиль не был полностью закрыт каменной кладкой.
- Рекомендуемая толщина монтажного шва 2-3 см, по ГОСТу допускается увеличение до 4 см.
Учитывая перечисленные особенности, вы сможете достаточно точно измерить пластиковые окна в кирпичном доме.
Внешняя высота измеряется от верхней поверхности отверстия до отлива. Изнутри этот параметр определяется как расстояние между верхним откосом и балкой подоконника. При необходимости из полученного результата вычтите толщину опорного профиля. Высота измеряется с левой и правой стороны.
При выполнении любого измерения в качестве расчетного выбирается меньшее из полученных значений. Чтобы измерить проем для установки пластиковых окон в кирпичном доме и определить размеры профильной конструкции, нужно из полученных данных по ширине и высоте вычесть размеры монтажного шва.
Прочитать все
Распространенные ошибки при замерах и их последствия
В большинстве случаев пластиковые окна производятся на заказ, поэтому остается вопрос, как правильно замерить их установку и не допустить ошибок. Следствием неточности является необходимость переупорядочивания конструкции профиля или установки оборудования, нарушающего технологию.
В первом случае вам фактически придется платить за изготовление двух окон вместо одного, а во втором случае вы столкнетесь с массой проблем в процессе эксплуатации, которые будут решены после того, как будет сформирована форма 1- Она появляется постепенно через 2 года, при поверхностном конденсате, структурном наледе, деформации профиля и прилипании фурнитуры.
«Мастер», вызванный для замера пластиковых оконных проемов, может допустить следующие ошибки:
- Параметры определяются только в одной точке (неравномерности есть практически в каждом доме, особенно при строительстве многоквартирных домов строители часто допускают перекосы);
- При выравнивании уклона штукатуркой и выступов визуально не видно, четверть игнорируется (при монтаже выявляются ошибки измерений и у монтажника возникнут трудности с четким соблюдением технических требований);
- При проведении замеров перед началом сносных работ не учитывалась толщина отделочного материала на стенах (после снятия старых рам исчез слой штукатурки и значительно увеличились размеры проемов).
Если окно не подходит по размеру проема из-за ошибки расчета, можно только увеличить его размер или заказать новое стекло. Когда конструкция меньше необходимого, установщик часто убеждает владельца, что проблем с эксплуатацией не возникнет но это не правда. Слишком большой зазор может привести к снижению надежности крепления окна, появлению трещин по периметру и массовым потерям тепла в месте стыка.
Игнорирование усадки здания при измерении усадки здания может иметь серьезные последствия. Если дом построен недавно, процесс возведения конструкции может занять от трех месяцев до года. Для деревянных домов высоту стен можно уменьшить на 10 %.
Существует большая погрешность измерений, поэтому возможно, что при заказе и установке проем уменьшится настолько, что рама в него уже не поместится. Либо в процессе эксплуатации под тяжестью верхней части стены профиль деформируется и появляются трещины.
Если усадка не оказывает критических нагрузок на конструкцию, данное нарушение геометрии может быть заметно не сразу. Но такое давление на фурнитуру может привести к неравномерному распределению нагрузки и износу. В результате механизм может заклинить, сокращая срок его службы.
Практика установки систем остекления показывает, что заказчик должен знать, как правильно измерить оконный проем, прежде чем обращаться к специалисту. Такой подход поможет отслеживать поведение экспертов. Заверения в профессионализме и опыте не всегда соответствуют действительности. Если измерения совпадают, вы можете быть уверены, что сможете безопасно выполнить этот тип работ самостоятельно.
