Освещение на балконе: как провести свет на балкон
Как провести свет на балконе от розетки Создание освещения на балконе, поставить лампы и розетку Если есть отопление, утепление и
Как проводят свет на балкон. Как провести свет на балкон от розетки
Подготовка к электрификации балкона
Если на лоджии нет электричества, необходимо своими руками вывести проводку на балкон, сделать розетку и установить светильники. Работы по светоотдаче на балконе следует проводить после тщательной подготовки. Закон не регулирует расположение электрических сетей, но в целях безопасности следует позаботиться о гидроизоляции балкона и составляющих электрической сети. На этапе подготовки выбирается электропроводка, розетки, лампы и способ установки.
Провода изготавливаются из алюминия или меди, с двумя или тремя жилами. Наиболее распространена алюминиевая проводка. Главное преимущество — меньшая стоимость.
Рис. 2 Освещение на балконе своими руками: двухполюсный кабель
Медная проволока дороже, но прочнее и долговечнее. Дополнительно требуется меньшее сечение медной проводки: полтора миллиметра против двух с половиной алюминиевых проводов.
Сечение выбирается исходя из будущей нагрузки на электрическую сеть балкона. Однако выбирать провод большего сечения, чем входной, не имеет смысла.
Выбирая между двухрядной и трехрядной прядью, лучше остановиться на последней. Для зажигания и установки розетки достаточно двухжильного провода. Но если на балконе установлены достаточно мощные электроприборы, то потребуется заземление. В этом случае необходим трехжильный провод. Также лучше выбирать розетки с заземлением.
Рис. 3 Электропроводка балкона: 3-х проводная схема подключения
Выбор выключателей и светильников для балкона ничем не ограничен. Вы можете купить столько опций, сколько захотите. Площадь балконов и лоджий обычно небольшая, поэтому им достаточно пары бра или потолочных светильников.
Рис. 4 Как провести розетку на балконе: вариант с заземлением
Перед началом работы создается схема электрического подключения и выбирается вариант установки.
Читайте также: Отделка лоджии или балкона блок-хаусом: инструкция и полезные советы
Как подключить переключатель бра двухклавишного типа
Очень популярны модели с двумя кулисными переключателями, поскольку они позволяют управлять освещением из одной точки, включая все или часть настенных светильников. Схема того, как подключить аппликацию к выключателю, довольно проста и не сложна для изучения, но ее необходимо освоить, чтобы получить гарантированный результат подключения.
Двухклавишный переключатель — это переключатель с тремя контактами, при этом общий контакт является фиксированным, а два других, независимо друг от друга, подвижными. Таким образом, двухклавишный переключатель имеет шесть рабочих состояний: два состояния (включено и выключено) одной клавиши, два одинаковых состояния второй клавиши и два состояния обеих клавиш переключателя.
Переключатель может иметь состояния, когда обе кнопки включены или выключены, или когда одна из них включается отдельно от другой, и затем выполняется процесс управления устройством настенного освещения.
В принципе, вот все советы, как подключить настенный выключатель света, что вы можете сделать самостоятельно, не вызывая специалиста.
Количество просмотров: 15824
Устанавливаем выключатель
Вы разобрались, как провести свет на лоджию, но для управления электроприборами на балконе нужен выключатель. Этот «элемент» электрической системы может состоять из одного, двух или трех ключей, в зависимости от того, сколько источников света планируется установить.
Один из видов переключателей — диммер — может не только работать по принципу «включено-выключено», но и регулировать яркость освещения. На корпусе этого устройства есть световой индикатор, который светится в темноте и облегчает поиск переключателя.
Примечание. Перед покупкой проверьте упаковку диммера. Обычно указывает общую мощность возможных источников света. Например, если указано 300 Вт, то диммер можно использовать для трех лампочек, мощность нагрузки каждой из которых не будет превышать 100 Вт.
Подробные инструкции по установке переключателя следующие:
- выключатель подключается к обрыву жилы кабеля;
- другой провод идет прямо к осветительным приборам и к розеткам;
- провод монтируется последовательно с тремя и более лампами;
- окончательно закреплены потолки;
- крепеж проверяется на надежность соединений и соединений;
- производится подключение к розетке и проверяется работа всей системы;
- после подтверждения работоспособности комната продолжает облагораживаться.
Следуя этим инструкциям, придерживайтесь следующих рекомендаций:
- нельзя слишком сильно растягивать кабели, поэтому сделайте прокладку с запасом;
- отрезать кусочки нити, убедившись, что их длина достаточна;
- резьба проверяется перед заделкой канавок и отверстий;
- не используйте в своей работе кабели или провода разных сечений и марок;
- прежде чем выносить розетку на балкон и подключать провода к панели или розетке, дважды проверьте, не обесточены ли они.
Купите штатный выключатель и установите его в комнате. Это сделает использование более удобным. Также установите распределительную коробку в гостиной, расположенной рядом с лоджией. Добавление дополнительной розетки даже на застекленном балконе не очень хорошо для безопасности.
Видеоинструкция по подключению розетки и выключателя:
Фурнитура и дополнительные расходники
Теперь выделим выключатели, розетки, лампы и распределительную коробку (если она есть). На уютном балконе можно установить обычную бытовую технику. Если может быть сырость, сырость и большие перепады температур, стоит взять специальные водонепроницаемые приспособления. Это касается как распределительной коробки, так и устройств.
Если по балкону «гуляют» дождь и снег, на нем устанавливаются только герметичные фонарные столбы, а розетки и выключатели (конечно же водонепроницаемые) надежно защищены от прямых брызг.
Помимо выключателя, розеток и светильников, в зависимости от выбранного способа установки потребуются дополнительные материалы: кабельные каналы, гофрированные рукава, розетка, дюбеля, шурупы.
Если мы хотим установить распределительную коробку, нам потребуются соединительные блоки. Выбирая их, мы внимательно изучаем, на какой ток они рассчитаны. Для линейки розеток нам нужны разъемы, выдерживающие ток не менее 20 А. Для освещения параметр не критичный — ток там небольшой.
Несколько слов о ряби. Если балкон утеплен, подойдет серый, если его нет или совсем не застеклен, то лучше использовать гофру черного цвета. Он предназначен для наружной установки. Если позволяют средства, идеальным вариантом будет покупка металлической трубы.
вернуться к содержанию ↑
Установка электрической розетки на балконе
Чтобы вывести розетку на балкон, можно использовать антенные и встроенные розетки.
Первый вариант используется с открытой проводкой, а внешняя розетка монтируется на стену. Процесс прост, но при эксплуатации могут возникнуть неудобства.
Установка внутренней розетки применяется для скрытой проводки. Он практически не выступает из стены, поэтому пользоваться им удобнее. Но установка более сложная, потому что контакты с распределительной коробкой размещены в стене. На месте будущего магазина делается необходимая выемка при помощи перфоратора с круглой насадкой. Разъем можно разместить по европейским / российским стандартам. Находится на высоте 30/80 см от пола.
Рекомендуется заменить одиночный разъем вилки на колодку. Процесс установки не очень сложен и может пригодиться в будущем.
Монтаж проводки своими руками
При наличии необходимых навыков для электромонтажа и необходимого инструмента, можно самостоятельно произвести разводку на балконе.
Место для подключения кабеля
Подключение к квартирной электропроводке осуществляется через ближайшую розетку или распределительную коробку. Вывести кабель на балкон можно через отверстия:
- в стене;
- оконный замок;
- грабить дверь.
Самый надежный способ выполнить требования безопасности — это первый вариант. В этом случае вам понадобится перфоратор с длинным сверлом.
Если такого инструмента нет, то применяют способы 2 и 3, при этом провод желательно проложить через дверную защелку.
Схема соединения
При установке 1 розетки и 1-2 светильников, расположенных в ряд, нет необходимости использовать распределительную коробку. Если балкон большой и планируется несколько розеток, а также отдельно питаемые светильники с выключателями, то коробка точно нужна.
Подключение производится по следующей схеме: розетки, осветительные приборы и выключатели устанавливаются на 2 провода параллельно. Сначала устанавливают линию, проверяют на короткое замыкание мультиметром или лампочкой с аккумулятором. Если все нормально, подключитесь к общей сети.
Читайте также: Как заменить старую проводку в квартире своими руками
Монтаж с помощью скрытой проводки
Этот метод предполагает прокладку кабеля в пазах, сделанных в стенах. Глубина и ширина таких бороздок 10-15 мм, их делают перфоратором или болгаркой. После прокладки кабеля пазы заделывают алебастром.
Скрытый монтаж обеспечивает надежную защиту проводки, но проблема в том, что при создании канавок образуется много пыли и грязи. Для розеток, выключателей, распределительных коробок в стене создаются специальные углубления.
Их изготавливают электродрелью с алмазным кольцом или молотком и зубилом.
Открытая проводка
Ранее этот способ монтажа предусматривал крепление кабеля на керамических изоляторах, прикрепленных к стене. Теперь открытую проводку прячут под декоративные элементы, оболочки или помещают в специальные ящики. Его отличие от скрытого в том, что провод не вбивается в стену кирпичом.
Один из вариантов установки — поместить провод в специальный канал в плинтусе. В этом случае используйте специальные розетки и розетки. Следовательно, нет необходимости что-либо сверлить или протыкать.
Провод, идущий по стене к светильникам, прячем в пластиковый ящик, затем под сайдинг потолка.
Если балкон будет утеплен, обязательно сделают обрешетку и скроют всю проводку в имеющемся пространстве. В таких случаях кабель прокладывается в специальной гильзе или гофрированной трубе.
Готовность номер один
Перед тем, как приступить к работам по монтажу электропроводки на лоджии или балконе, нужно подготовить все необходимое. Вот необходимые нам продукты и материалы:
1. Подключите ВВГ НГ или ПВС.
Количество проводов зависит от того, какой провод подключен к ближайшей к балкону розетке в соседней комнате, потому что от него будет питаться наша энергосистема. Если розетка заземлена, мы будем использовать один провод с тремя проводами, если нет, то только два. Сечение проводника выбирается исходя из ожидаемого значения нагрузки. Для источников света хватит провода сечением 1,5 кв. Мм. При включении ТЭН следует использовать провод сечением 2,5 кв мм. Ну а для подключения распределительной коробки, от которой будет запитано несколько потребителей, необходимо использовать провод сечением 3 или 4 мм кв.
Читайте также: Особенности организации защитного заземления
Кабельный канал для электропроводки
2. Гофрированная труба диаметром 16 или 20 мм из самозатухающего материала.
3. Распределительная коробка (при необходимости).
4. Кабельный канал с двойной изоляцией (можно использовать ШВВП-2х0,5).
7. Саморезы 4,2х16 с нажимной шайбой.
8. Смесь штукатурки или шпатлевки.
9. Розетка с классом защиты от пыли и влаги IP44. Такой высокий класс обусловлен характерной для балкона высокой влажностью. Если на нем совсем нет остекления, устанавливать на него розетку не рекомендуется.
Из домашнего арсенала вам понадобится:
- Просверлите перфоратором.
- Набор сверл диаметром от 6 до 20 мм и длиной от 0,1 до 1 м.
- Зубило.
- Молоток.
- Плоскогубцы.
- Набор отверток.
- Нож.
- Индикатор напряжения или тестер.
Как сделать свет на балконе: открытая и скрытая проводка, освещение без электричества
При обустройстве балкона, лоджии полезно предусмотреть подключение электроприборов. Дополнительные розетки и балконное освещение избавят от необходимости использовать удлинители и создадут уютную комнатную атмосферу. И хотя для этого требуется разводка, установка розеток, выключателей, освещения, все можно сделать своими руками. В статье мы дадим советы и инструкции по выполнению этих работ. Рассмотрим некоторые нюансы, они помогают избежать ошибок и неверных расчетов.
Подготовка к электромонтажным работам
Проводя электричество на балкон, необходимо помнить простые правила, соблюдение которых исключит риск поражения электрическим током. Работа под силу новичку, имеющему базовые знания электрика, главное не упустить ключевые моменты и следовать рекомендациям.
Безопасность – прежде всего
Напоминание о безопасности может показаться чрезмерным. Но последствия неприсоединения слишком дороги, независимо от опыта и квалификации.
Для безопасной работы с кабелями и электрическими устройствами соблюдайте следующие правила:
- манипуляции, касающиеся проводки, подключения розеток, осветительных приборов, только при отключенном сетевом напряжении; проверьте наличие высокого напряжения подходящими измерительными приборами; использовать только инструменты с ручками, имеющими надежную изоляцию, без повреждений; при долблении, сверлении стен и других работах с электроинструментом надевайте защитные очки, респиратор, перчатки.
В базовый набор инструментов входит индикаторная отвертка и мультиметр для контроля высокого напряжения и проводки
После завершения установки внимательно проверьте надежность всех соединений. Плохой контакт вызывает чрезмерный нагрев стыка, что может вызвать возгорание при больших нагрузках. Но не прилагайте чрезмерных усилий, аккуратно затяните крепежные винты на клеммах, чтобы не порвать провода.
Советы, как провести свет на балконе самостоятельно; Как вывести розетку на балкон?
Какое освещение нужно на балконе? Полная или достаточная подсветка? Как провести свет на балконе, не нарушая правил электробезопасности? Все эти вопросы возникают перед человеком, который уже застеклил балкон или лоджию.
Хотя некоторые горожане устраивают балконное освещение без остекления, иногда забывая, что требования (освещение) на порядок выше. Как все это сделать в первом и втором случаях, давайте выясним.
Организация освещения остекленного балкона
Вариантов освещения на балконе так много, что даже самый требовательный хозяин сможет выбрать то, что, по его мнению, подходит ему по вкусу. Здесь самое главное — изначально определиться, что вам действительно нужно: полное освещение или достаточная подсветка. От него во многом зависит все остальное: осветительное оборудование, проводка, защита и отключение и многое другое.
Подсветка отличается от освещения тем, что в первом случае, сидя на балконе, будет сложно читать. Подсветка позволяет вам довольно четко видеть объекты, независимо от того, на что вы наткнетесь на них в темноте. Этого хватит очень многим.
Освещение балкона условно делят на:
- потолок
- стена
- подоконник
- плинтус
- сексуальный.
Самым распространенным, конечно же, является потолок. А самым оригинальным потолочным освещением считается полупрозрачный потолок с мягким внутренним светом.
Натяжные потолки вообще смотрятся очень красиво, особенно с рисунком, но если есть еще и внутреннее освещение, то это почти шедевр
Потолочные светильники — это классика. Почему-то многие считают, что свет должен идти только сверху, как от солнца, но при этом ставят точечные светильники, распределенные по всей площади потолка. Некоторые комбинируют, комбинируя как основную лампу, так и несколько дополнительных точечных светильников.
В этом случае и точка, и основная могут включаться независимо друг от друга. Это, наверное, лучший вариант потолочного освещения.
Освещение на балконе также можно организовать с помощью настенных светильников. Светильники для балкона могут быть самыми разными, все зависит от вкусов и предпочтений хозяина квартиры.
Электрификация. Проводим электричество на балконе.
Сочетание бра и обогревателя очень выгодно для наших довольно сложных условий
Освещение под окном обычно организуется с помощью светодиодной ленты, хотя можно организовать и точечные светильники
Освещение плинтуса выглядит достаточно оригинально и используется редко. В основном как дополнительное освещение. Но это правильно, потому что вы включаете основной свет, когда просто хотите сесть и расслабиться. Светодиодная подсветка выглядит оригинально и потребляет очень мало электроэнергии.
Для организации напольного освещения требуются специальные тротуарные светильники. Они герметичны и не боятся влажности. Но к проводке если дополнительные требования.
Светильники для балкона можно использовать по-разному, но требования к проводке в этом случае будут другие.
Можно ли устанавливать розетки на балконе. Точки подключения балкона и лоджии к электросети
Есть несколько способов электрифицировать комнату с балконом. Выбор варианта зависит от удобства расположения розетки и планируемой нагрузки, которую будут создавать установленные устройства.
Квартирный щиток
Самый надежный, но и самый трудоемкий способ подключения к электрической сети — это проложить кабель от панели в квартире. Если позволяет место, можно выделить отдельный автоматический выключатель для розетки на лоджии или балконе. Это, во-первых, послужит дополнительной защитой сети от перегрузки, а во-вторых, позволит проводить работы по внутренней разводке электросистемы, не отключая всю квартиру.
Примечание! Автоматический выключатель (или автомат) предназначен для отключения нагрузки, превышающей допустимые значения для используемой проводки. Поэтому главный параметр автомата — ток отключения — должен соответствовать мощности электрического кабеля.
Поскольку панель в квартире, как правило, находится на удаленном расстоянии от балкона и лоджии, подключиться к ней не всегда удобно. Особенно, если ремонт в квартире уже завершен и проводку нужно проложить наружным способом, что зачастую выглядит не очень эстетично.
Подключение балконной розетки к электрощиту гораздо проще осуществить на этапе ремонта, чем после
Распределительная коробка
С точки зрения монтажа гораздо проще вывести выход на балкон из соседнего помещения, подключившись к распределительной коробке. Оптимальная ситуация — когда короб располагается на стене, разделяющей комнату и балконную комнату. В этом случае можно проделать сквозное отверстие и вывести провода на балкон без ущерба для новой отделки.
Примечание! Если соединение проводов производится не с помощью клеммных колодок, а методом скрутки, то необходимо соединить одноименные жилы: алюминиевые с алюминием или медные с медью. При соединении алюминия с медью образуется гальваническая пара, в результате чего точка контакта будет нагреваться под действием электрического тока.
Как провести электричество на балкон или лоджию своими руками не прибегая к услугам электрика
Наличие распределительной коробки значительно упрощает подключение балкона или лоджии к электрической сети
Комнатная розетка

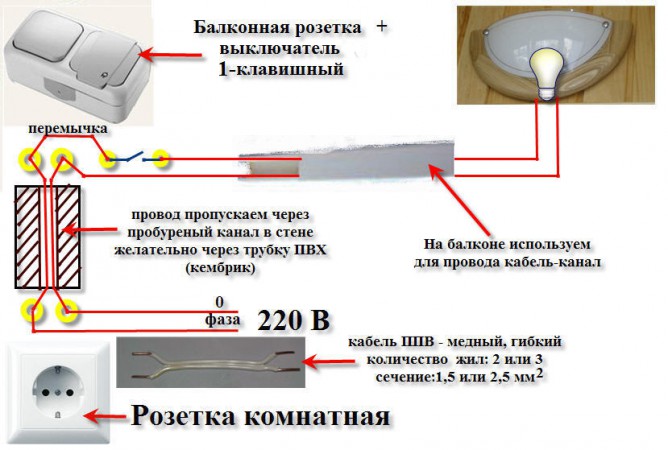

Если в непосредственной близости нет распределительной коробки, можно вывести свет на балкон от ближайшей розетки. Этот тип установки, когда несколько точек подключаются к одной и той же проводной линии, называется петлей.
Несомненным плюсом этого метода является экономия провода, но есть и недостаток, связанный с надежностью подключения. Если в цепи имеется несколько розеток, которые можно использовать одновременно в любой момент времени, существует риск перегрузки проводки.
Примечание! При соединении розеток шлейфом нагрузка включенного оборудования суммируется. Поэтому в такой цепочке желательно не использовать сразу несколько мощных устройств, например: утюг, пылесос, обогреватель, электроинструмент и т.д.
Монтаж скрытой проводки от комнатной розетки
Схема подключения заземленных розеток и выключателей
Чтобы монтажные работы были качественными, необходимо помимо подготовки материалов и инструментов провести разметку по заранее разработанной схеме.
Режем стену, чтобы проложить провод от розетки
В случае отделки в комнате прячем провод в кабельные каналы
Скрытый вид — это прокладка электрических кабелей от комнатной розетки под различными балконами (плиты, панели, гипсокартон). В этом случае вместо пазов используются гофрированные трубы, ящики, пластиковые трубы.
Работа выполняется в следующем порядке:
- На стенах и потолке из профилей собирают конструкцию. Просверлите отверстие для входа кабеля в стену.
Самый простой способ пропустить кабель — через раму
- Отметьте места установки распределительной коробки (200 мм от потолка), розеток (300 мм от пола) и выключателя (1000 мм от пола). Нельзя забывать об удобстве и удобстве установки светильников.
Вставьте планки для розеток и выключателей
- К стене крепится потолочная распределительная коробка с соответствующей степенью защиты (код IP).
- Кабель пропущен через гофрированные трубы. Трубы укладываются и закрепляются строго вертикально от распределительной коробки до розеток, выключателя, светильников. К распределительной коробке подключается кабель от комнатной розетки.
- В распределительной коробке провода подключаются и изолируются.
Подключаем по схеме подключения с помощью клеммников WAGO
- На профили крепится вагонка.
Как можно провести свет на балкон своими руками. Лучший способ сделать самому!
- Специальной насадкой на дрель просверливаются отверстия в кожухе, предназначенные для розетки выключателя, розеток, ламп. В отверстия протягивается проволока, проложенная в гофрированных трубах.
Если нет насадки, тонкой дрелью
- Подключите к проводам выключатель, розетки и лампы.
- Проверяют качество монтажных работ по обогреву точек подключения кабеля путем подключения энергоемкого устройства.
Кто не знает, как соединить розетку и выключатель в одной коробке — смотрите видео:
Виды кабеля
Провода изготовлены из алюминия и меди. У каждого варианта есть свои плюсы и минусы. Плотность тока в медных проводниках в полтора раза выше, чем в алюминиевых. К тому же медный провод более прочен и надежен в эксплуатации. Алюминий — больше пластик закрывается чаще. Однако если разводка имеет много изгибов, лучше использовать алюминий.
Жилы могут быть выполнены в виде одиночного проводника или набора более тонких проводов с общей изоляцией. В последнем случае указывается общая площадь жил. Выбор сечения проводника зависит от величины ожидаемой нагрузки. Самый простой вариант выбора площади сечения кабеля, если максимальное значение тока рассчитано, — воспользоваться таблицами.
Для справки!
Эти материалы имеют разную проводимость, поэтому при прямом соединении цепь может замкнуться из-за постоянной дуги. Их рекомендуется соединять стальными хомутами или болтами со стальной шайбой.
Перед тем как провести электричество на балкон, необходимо спланировать места будущего расположения точек, а также бытовой техники, которую планируется использовать. Это поможет правильно рассчитать сечение кабеля, соответствующее суммарной мощности всех электроприборов на балконе. Особенно это важно при последующей установке мощных электроприборов, например, кондиционера.
Безопасность превыше всего
Перед тем как проводить какие-либо работы по светопроводу на балконе или лоджии, необходимо убедиться, что помещение пригодно для размещения электропроводки. Однако климат на балконе не такой сухой, как внутри квартиры. Сезонные колебания температуры способствуют образованию конденсата, и если провода недостаточно изолированы, может произойти короткое замыкание.
Освещение в основном установлено на застекленных балконах. Не рекомендуется проводить свет на улице, но можно. Для этого необходимо соблюдение особых требований безопасности:
- электропроводка должна быть надежно защищена от внешних воздействий;
- в качестве источников света можно использовать только фасадные светильники и водонепроницаемые светильники;
- расположение электрических розеток должно осуществляться таким образом, чтобы свести к минимуму риск воздействия внешней среды.
Все установленные розетки, выключатели и лампы имеют такую характеристику, как IP (Ingress Protection) или степень защиты. Он обозначается двумя цифрами после аббревиатуры, например IP20. Первая цифра указывает на степень защиты от проникновения твердых частиц, вторая — на уровень устойчивости к влаге.
По соображениям безопасности внешняя проводка должна быть проложена в кабелепроводе
Выбирая электроустановочные изделия для размещения на балконе, особое внимание следует уделить второй цифре. Существуют следующие классы влагозащиты:
- 0 — нет защиты от влаги;
- 1 — низкий уровень защиты (только от вертикальных падений);
- 2 — защита от попадания влаги под углом 15 градусов (при нормальном положении изделия);
- 3 — угол удара увеличен до 60 градусов;
- 4 — средний уровень защиты (от капель, брызг);
- 5 — повышенная устойчивость к каплям, брызгам и струям воды;
- 6 — полная защита от влаги.
Электрооборудование при установке на балконе должно соответствовать классу защиты IP не ниже 3-4 — это обеспечивает его достаточную водонепроницаемость. Такой вариант подходит для застекленных балконов и лоджий. Для открытых следует повысить класс защиты от влаги. Продукты 6 класса лучше переносят влагу — их стоит использовать.
Кроме того, все работы по проводке света на балконе или лоджии следует проводить при отключенном электричестве в доме или квартире. Человеку, который работает своими руками, следует заранее позаботиться о личной безопасности и приобрести специальные перчатки для работы с электричеством, чтобы избежать травм.
Барная стойка на балконе: как сделать, подробно рассказано в нашей публикации на сайте.
Как отремонтировать лоджию своими руками, вы сможете узнать из этой статьи .
Советы и рекомендации от мастеров-электриков
Если вы новичок и делаете электромонтаж впервые, то нужно придерживаться следующих советов опытных специалистов:
- нельзя слишком сильно натягивать нить, всегда оставляйте небольшой запас;
- отрежьте лишний кабель, убедившись, что он достаточной длины;
- во время работы с помощью устройства периодически проверяют блок питания и исправляют установку, чтобы вовремя выявить ошибку;
- для балкона лучше брать розетки, выключатели и осветительные приборы со степенью защиты от влаги не ниже IP — 44.
Чтобы подключить балкон, не обязательно быть профессиональным электриком. Если придерживаться описанных рекомендаций и соблюдать правила техники безопасности, любой домашний умелец сможет выполнить эту работу самостоятельно.
Проголосуйте за автора
Остались вопросы? Напишите! отменить ответ
Имя *
Эл адрес *
Комментарий
Сохраните мое имя, адрес электронной почты и веб-сайт в этом браузере, чтобы в следующий раз я оставил комментарий.
Как правильно сделать ретро проводку своими руками: монтаж витой электропроводки в деревянном доме на фарфоровых изоляторах под старину
Лучшие предложения на Aliexpress для электромонтажников: анализ цен
Таблица маркировки проводов и электрических кабелей: расшифровка буквенных обозначений
Для начинающих как читать электрические схемы: учимся правильно разбираться
Монтирование розеток
Скрытая проводка — самый сложный способ вывести линию на балкон. Для установки потребуется сделать стробоскоп из ближайшей к балкону дома розетки, поэтому на этапе ремонта рекомендуется просверлить отверстия.
Более простой способ — проложить неизолированные провода. Кабельный канал прокладывается от ближайшей розетки, куда проложены провода, и фиксируется дюбелями. Поскольку коробку будет хорошо видно, провод лучше проложить внутри плинтуса с каналом для кабеля.
устанавливать розетку необходимо следующим образом:
- Найдите, где будет будущая розетка. Устройство должно располагаться на высоте 70-80 см от пола.
- Просверлить отверстие перфоратором, просверлить. Сначала используйте сверло меньшего размера, затем углубите отверстие в стене сверлом большего размера и расширьте нишу с помощью специальной круглой насадки.
- Просверлите отверстие в стене между балконом и комнатой для кабелей.
- На подготовленное место уложить гофрированную трубу из несгораемых материалов.
- Обесточить квартиру. С помощью тестера убедитесь, что в сети нет электричества.
- Проложите кабели вдоль кабельного канала / канавки в стене (в зависимости от выбранного варианта прокладки кабеля). Оставьте провод на месте будущей розетки длиной не менее 5 см, иначе не удастся соединить контакты.
- Закройте кабельный канал крышкой (это можно сделать позже), закрепите провода в стробе дюбелями, скобами.
На этом этапе подготовительные мероприятия завершаются, и вы можете установить собственно розетку. Делать это нужно правильно, что поможет избежать перекрытий и коротких замыканий.
Порядок действий следующий:
- Прикрепите розетку к просверленному отверстию.
- Снимите изоляцию с концов проводов (на 1 см), стараясь не повредить провода.
- Вставляем провода в контакты, фиксируем специальными винтами на рабочей части розетки (предварительно необходимо снять внешнюю панель).
- Если сечение проводов другое, подключение необходимо производить с помощью специальных клемм.
- Зафиксируйте электрическую розетку саморезами.
- Установите внешнюю планку.
После включения света и проверки работоспособности нового устройства следует тщательно заштукатурить ямки и сколы на балконе.
Подключив электричество к балкону, можно установить там освещение. Выключатель проще разместить в комнате, чтобы удобно было включать свет на лоджии.
Выбираем УЗО и автомат
Если мы подключим балконную проводку к комнатной розетке или распределительной коробке, то не нужно будет выбирать ни автоматический выключатель (АВ), ни устройство защитного отключения (УЗО) — все необходимое уже установлено в нашем распределительном щите электрооборудования квартира. Если мы хотим обеспечить мощную нагрузку и проводим проводку от электрощита, нам необходимо установить автомат. Подбираем подходящий ток нагрузки, руководствуясь табличкой ниже.
Как провести свет на балкон
Таблица зависимости номинального тока выключателя от мощности нагрузки
| 1 | 0,2 |
| 2 | 0,4 |
| 3 | 0,7 |
| 6 | 1.3 |
| 10 | 2.2 |
| 16 | 3.5 |
| ветры | 4.4 |
| 25 | 5.5 |
| 32 | 7.0 |
| 40 | 8,8 |
| 50 | одиннадцать |
| 63 | 13,9 |
Например, если мы не собираемся подключать электроприборы суммарной мощностью более 2 кВт, то подойдет автомат на 10 ампер. Учтите, что обычные розетки рассчитаны на ток 16 А, соответственно, автомат с большой мощностью использовать не представляется возможным. Что касается время-токовой характеристики, то выбираем тип С (на маркировке буква перед цифрами, обозначающими номинальный ток).
Теперь об УЗО, или, как его правильно называют, управляемом дифференциальном переключателе (УЗО). Для защиты человека от поражения электрическим током используются ВДТ, которые активируются током утечки не более 30 мА. Менее чувствительные устройства предназначены только для защиты от огня. Это весь выбор. Если мы не хотим, чтобы нас убил ток, давайте выставим VDT на 30 мА. Не стоит выбирать прибор с меньшими значениями — на балконе он сработает при малейшем чихании.
Мнение эксперта Алексей Бартош Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники Задайте вопрос специалисту Вместо автоматического выключателя и устройства защитного отключения можно поставить устройство — автоматический выключатель с защитой от встроенной максимальной токовой защиты (RCBO).). Это сэкономит и финансы, и место в щите.
Как вывести провод на балкон
Перед тем, как проводить проводку на балконе, необходимо наличие напряжения в этом помещении. Нить вытягивают тремя способами:
- через стену;
- через дверь;
- через оконный блок.
Первый вариант предпочтительнее, но вам понадобится перфоратор и полуметровая дрель.
Второй и третий варианты попроще, но выглядят не эстетично и не так безопасно, как сквозь кирпичную стену.
Прокладывать отдельную линию от щита или подключиться к ближайшей розетке
Все зависит от того, какую нагрузку вы планируете подключить на балконе и какую подключаете к розетке в комнате. Если вы хотите максимально использовать балконные розетки, лучше всего подключать их к приборной панели или распределительной коробке. В противном случае, включив дополнительную нагрузку в розетку, из которой сделана розетка на балконе, вы перегрузите питающую ее проводку.
Важно! Если суммарная мощность подключаемых к балкону устройств более 3 кВт, стоит подключиться отдельной линией к квартирному щиту с использованием отдельных защитных устройств.
Скрытая проводка
Скрытая проводка эстетичнее, но делается только на этапе капремонта. В противном случае его поза превратится в капитальный ремонт. Процесс прокладки скрытого кабеля на балконе ничем не отличается от прокладки в комнате. Размечаем точки установки распределительных и ответвительных коробок. Вырежьте для них места с помощью корончатого сверла. Отмечаем положение вспышек. Их следует размещать вертикально и горизонтально под прямым углом.
Нарезаем канавки угловой шлифовальной машиной с алмазным шлифовальным кругом с настенным толкателем.
Монтируем монтажные коробки, укладываем кабель в пазы, вносим в эти коробки и фиксируем любым удобным способом, чтобы он не выпал из пазов. Осталось оштукатурить стробоскоп, установить выключатели, розетки, лампы и собрать схему, которую мы представили выше.
Если проводка будет размещена под фальш-стенами, например, под обшивкой из гипсокартона, способ монтажа не отличается от прокладки открытой проводки. В этом случае лучше пропустить кабель через металлическую трубу.
Открытая проводка
Размечаем места установки распределительных коробок, розеток, выключателей как в случае скрытой проводки. Устанавливаем их в отмеченное место. Если мы используем рябь, мы также используем специальные скобки. Если прокладываем кабель в кабельный канал, то этот канал крепим саморезами и дюбелями к стенам.
Продеваем кабель в гофру (вставляем в кабельный канал) и вместе с ним вставляем в розетку, выключатель, распределительную коробку и лампу. Осталось собрать схему. Для подключения проводов используем специальные клеммные колодки.
Меры предосторожности при установке электрики на балконе
Лоджия, если она застеклена и еще более утеплена, — это помещение с риском возгорания. Риск еще больше, если облицовка стен и рамы будут деревянными. Учтите это, прежде чем начинать работы по электрификации лоджии.
Если вам уже удалось обустроить эту часть комнаты, лучше на балконе установить скрытую проводку. Возможен вариант с открытым типом проводки, но при этом должны соблюдаться требования пожарной безопасности.
Если провод изолирован и расположен в углублении в стене, но при этом покрыт кожухом, он менее опасен, и такая ситуация вряд ли вызовет короткое замыкание.
Если вы раньше работали с электричеством, то знаете, насколько важно соблюдать требования безопасности. Не работайте с оголенными проводами и включайте. Обеспечьте системы защиты. Будь очень осторожен.
ЛЭП необходимо обесточить до окончания работ. Фазы провода необходимо определять с помощью индикатора электрика или специального тестера. Категорически запрещается обнажать и скручивать провода вместе, не обращая внимания на паяные соединения или устройство наконечников. Самодельное скручивание от напряжения нагревается — это может привести к внезапному возгоранию.
Какой тип освещения выбрать для балкона?
В каждой конкретной ситуации следует тщательно подбирать тип освещения, поскольку от этого зависит комфорт нахождения на балконе и обеспечение требуемого функционала. Внешний вид светильника должен соответствовать общему дизайну и гармонировать с ним. Лампы общего и местного освещения могут использоваться для разных целей. Общее освещение универсально и позволяет осветить все балконное пространство.
На фото освещение на балконе своими руками
Но если необходимо выполнить задачи, связанные с повышенными нагрузками на вид или подчеркнуть ту или иную деталь интерьера, то используются точечные или локальные светильники.
Выбираем провода
Первое и самое главное — определиться с типом нитей, которые будут использоваться в работе. Вам предстоит выбирать между двумя элементами: алюминиевым и медным проводом. Оба они имеют одинаковое поперечное сечение. Однако алюминиевые провода не обладают такими же возможностями, как медные.
Те, что сделаны из меди, способны выдерживать значительные электрические нагрузки, они очень гибкие. Это очень важно, так как на балконе проволока будет много раз гнуться. Недостаток меди в том, что она дороже алюминия.
Выбирайте кабель с хорошей изоляцией, желательно двойной, марок НЙМ, ВВГ, ПВС.
Вся будущая электропроводка должна состоять из изолированных кабелей и всегда одного типа. Проводка будет проложена от ближайшей розетки через углубление в стене, через кабель и в отверстие для кабелепровода.
Монтаж распределительной коробки
В случаях, когда на лоджии или балконе планируется установить 3-4 точки потребления электроэнергии, рекомендуется подумать об установке распределительной коробки. Монтаж этого устройства следует производить в верхней части балкона, под потолком. Распределительную коробку необходимо запитать от бытовой розетки, но, как уже было отмечено выше, к ней необходимо подключить кабель сечением 2,5-3 мм2.
Подключение распределительной коробки обычно осуществляется через дифференциальный прибор, который необходимо установить в комнате, примыкающей к балкону.
Простой выключатель безопасности.
При подключении домашней электропроводки и нового кабеля, ведущего к распределительной коробке, очень важно убедиться, что сечения и материалы изготовления проводов для освещения балкона совпадают. В противном случае использование терминалов обязательно.
Меры безопасности при проведении света на балкон
- Балкон считается пожароопасным, поэтому следите за правильной прокладкой провода, что значительно снижает вероятность короткого замыкания. Следует отметить, что, согласно требованиям ГОСТ, использование закрытого способа прокладки провода безопаснее открытого.
- Перед подключением кабеля к выключателю или розетке необходимо обесточить квартиру. При этом чрезвычайно важно предотвратить случайное подачу электричества. Будет лучше, если кто-то будет смотреть на электрическую панель во время подключения.
Важно!
Не начинайте установку, даже если электричество отключено, пока не убедитесь, что в цепи нет напряжения. Для этого можно использовать индикатор или тестер.
Подготовительные работы по монтажу электричества на балкон
Перед тем, как проводить основные работы, нужно внимательно рассмотреть ряд вопросов:
- Какой кабель выбрать?
- Как подвести свет на балкон: через кабельную коробку или настенный стробоскоп?
- Какой будет источник питания: вилка в соседней комнате, распределительная коробка или главный электрический щит?
- Сколько будет осветительных приборов и какова их мощность?
- Надо будет ли создавать «теплый пол»?
- Где будут располагаться розетки с выключателями?
Варианты прокладки проводки и выбор точки подсоединения
В зависимости от характера установки проводка может быть скрытой или открытой. Скрытая проводка монтируется перед утеплением и отделочными работами. Просветы производятся в стенах с помощью перфоратора. Провода укладываются в получившиеся каналы и закрываются накладками. Такой вариант более эстетичен и безопасен.
Вариант открытой установки выбирается, если отделочные работы завершены и отслеживание невозможно. Монтаж открытым способом менее трудоемок, но и менее эстетичен. Для установки вам понадобится пластиковый кабельный канал или другое средство защиты кабеля.
Рис. 5 Расположение электрики на балконе
Подключение электроснабжения лоджии к общей системе может осуществляться тремя способами. Первым возможным местом подключения является квартирная панель. Этот вариант самый сложный и трудоемкий. Дорожка должна будет пройти через все комнаты. Но ограничений по мощности будет меньше.
Вторая возможная точка подключения — это распределительная коробка в стене квартиры. Рисуется новая линия. Основная проблема, которая может возникнуть, — это старая проводка и небольшой срез кабелей. Не всегда есть текущий запас нагрузки и другой сектор может оказаться лишним. Если запас совсем небольшой, его хватит только на подсветку балкона.
Третий вариант подключения — от ближайшей розетки. Действуют все указанные выше ограничения.
Рис. 6 Как сделать освещение на балконе: электропроводка
Источники:
- https://balkonix.ru/remont/osveshenie-na-balkone
- https://odstroy.ru/kak-provesti-elektricestvo-na-balkon-rozetka-svetilnik-trebovania-elektrobezopasnosti/
- https://balkonoved.ru/remont-i-otdelka/kak-svoimi-rukami-provesti-svet-na-balkon-ili-lodzhiyu
- https://LampaExpert.ru/elektrika/elektromontazh-na-balkone
- https://fasad-montazh.ru/kak-provesti-svet-na-balkon-montazh-yele/
- https://panelektro.ru/razvodka-i-prokladka-provodki/kak-provesti-elektrichestvo-na-balkon-svoimi-rukami.html
- https://PermjEnergosbyt-lk.ru/montazh/kak-provesti-rozetku-na-balkon.html
- https://kastorgroup.ru/balkon/kak-provesti-svet-na-balkon-ot-rozetki.html
- http://oknoportal.com/osveshhenie-na-balkone/
- https://RkzSp.ru/svet/kak-sdelat-na-balkone.html
- https://balkon4life.ru/interyer/osveshhenie/kak-provesti-elektrichestvo-na-balkon/.html
- https://balkonidea.ru/kak-provesti-elektrichestvo-na-balkon/
- http://mirbalkona.ru/kak-provesti-svet-na-balkon-ot-rozetki.html
- https://vl-fasad.ru/krovlya/kak-provesti-svet-na-balkon-ot-rozetki.html
- https://grand-electro.ru/osveshhenie/kak-sdelat-svet-na-balkone-otkrytaya-i-skrytaya-provodka-osveschenie-bez-elektrichestva.html
- https://VseOBalkonah.ru/balkon/blagoustrojstvo-remont/osveshhenie-na-balkone.html
