В электротехнике надежное соединение проводов – залог электробезопасности. Некачественный электромонтаж может привести к перегреву, искрению и даже пожару. Рассмотрим основные способы соединения, их преимущества и недостатки.
Основные способы соединения
- Скрутка: Простой, но наименее надежный способ. Требует обязательной изоляции.
- Пайка: Обеспечивает хороший контакт, но требует навыков и времени.
- Сварка: Самый надежный способ, но требует специального оборудования.
- Опрессовка: Используется сжим, гильза, наконечник. Обеспечивает надежное соединение.
- Клеммные колодки: Удобны для быстрого соединения, особенно самозажимные клеммы (Wago).
- Болтовое соединение: Используется для больших сечений кабеля.
Выбор способа соединения
Выбор зависит от типа провода, условий эксплуатации и требований к надежности. При ремонте в доме, квартире или на даче часто используют клеммные колодки или СИЗ. Для ответственных участков электропроводки (например, в электрощите) предпочтительнее сварка или опрессовка.
Важно помнить
Любой электромонтаж должен соответствовать ПУЭ и ГОСТ. Доверьте сложные электромонтажные работы квалифицированному электромонтажнику. Не забывайте про фазу, ноль и заземление. Перед началом работ обесточьте электрическую цепь. Проверьте качество соединения с помощью электролаборатории.
Выбор оптимального способа соединения проводов – это не просто вопрос удобства, а критически важный аспект обеспечения электробезопасности и надежности всей электроустановки. В то время как скрутка, как самый простой способ, часто используется при самостоятельном ремонте в доме, квартире или на даче, ее применение без дополнительной обработки (пайка, сварка или использование соединительных элементов) недопустимо с точки зрения ПУЭ и ГОСТ. Просто изоляция скрутки не гарантирует стабильного контакта, особенно при колебаниях нагрузки и температурных изменениях, что может привести к перегреву и искрению.
Пайка, хотя и обеспечивает более качественный контакт по сравнению с обычной скруткой, требует определенных навыков и инструментов. Качество паяного соединения напрямую зависит от опыта электромонтажника и используемых материалов (припоя и флюса). Неправильно выполненная пайка может привести к образованию «холодных» паек, которые со временем окисляются и теряют проводимость. Сварка, как правило, рассматривается как наиболее надежный способ, обеспечивающий монолитное соединение проводов. Однако, она требует специализированного оборудования и квалификации, что делает ее менее доступной для самостоятельного монтажа.
Опрессовка с использованием сжим, гильз или наконечников является эффективным методом, особенно для кабеля большого сечения. Соединительные элементы обеспечивают надежный механический и электрический контакт, но важно правильно подобрать размер гильзы и использовать подходящий инструмент для опрессовки. Недостаточная сила сжима может привести к ослаблению контакта, а чрезмерная – к повреждению провода.

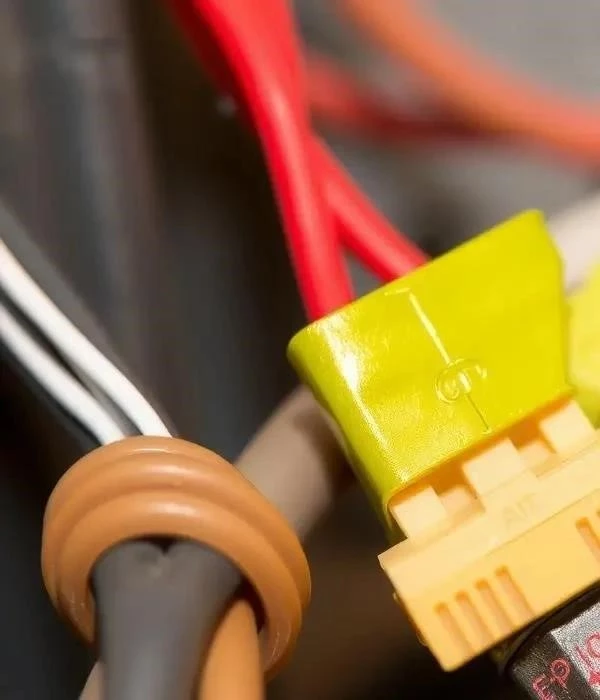

Клеммные колодки, особенно самозажимные клеммы типа Wago, приобрели огромную популярность благодаря своей простоте и скорости монтажа. Они идеально подходят для соединения проводов в распределительной коробке и других местах, где требуется частая коммутация. Однако, важно учитывать, что не все клеммные колодки одинаково надежны. Дешевые аналоги могут не обеспечивать достаточного усилия сжима, что приведет к ослаблению контакта и перегреву. При выборе клеммных колодок следует отдавать предпочтение продукции известных производителей, таких как Wago, и убедиться, что они соответствуют требованиям электробезопасности.
Болтовое соединение, хотя и надежное, требует периодической подтяжки, так как со временем контакт может ослабевать из-за вибрации и температурных колебаний. Его чаще используют для соединения толстых кабелей в электрощите, где требуется высокая механическая прочность соединения.
Альтернативой классическим методам являются СИЗ (соединительные изолирующие зажимы), представляющие собой колпачки с пружинным элементом внутри; Они просты в использовании и обеспечивают изоляцию соединения, но их надежность ниже, чем у опрессовки или пайки. Они подходят для временного электромонтажа или для соединения небольших проводов с низкой нагрузкой.
